СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
трёхфазные, активно/реактивные, многофункциональные

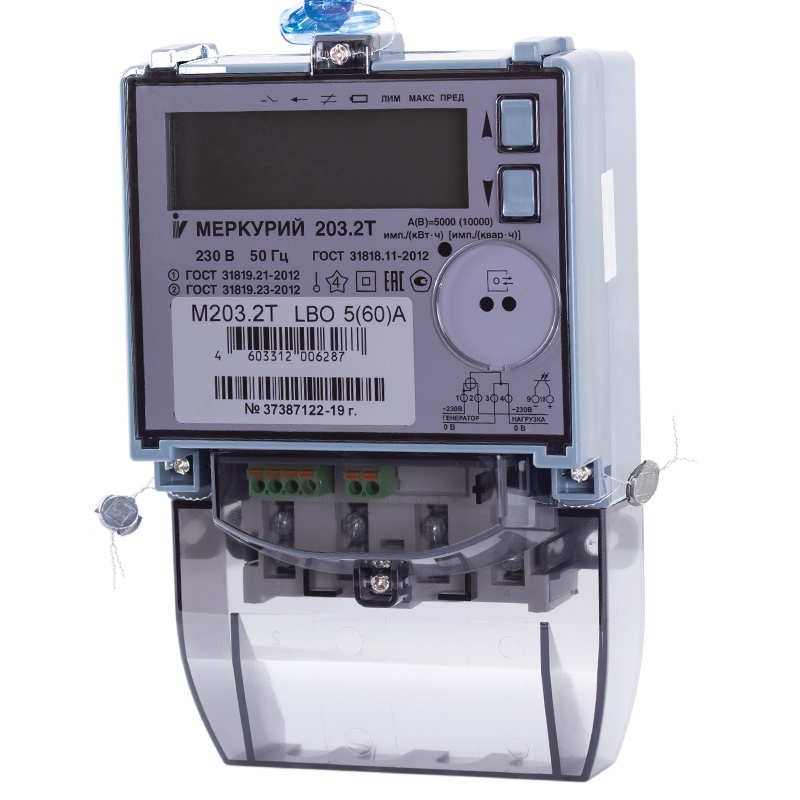

Меркурий 203.2T D

Перечень модификаций

Внимание! Однофазный счётчик с протоколом DLMS производится на базе счётчика "Меркурий 234" и имеет соответствующие технические и функциональные характеристики. Поэтому в ПО верхнего уровня при выборе протокола связи выбирать тип Меркурий 234 или DLMS.


Счётчик предназначен для учета активной и реактивной электрической энергии в однофазных сетях переменного тока с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.

   Может эксплуатироваться автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Функции:

  • Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам следующей информации:
    -количество учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
    • всего от сброса показаний;
    • за текущие сутки и на начало суток;
    • за 120 предыдущих суток;
    • за текущий месяц и на начало месяца;
    • за каждый из 36 предыдущих месяцев;
    • за текущий год и на начало года;
    • за предыдущий год и на начало года.
  • Тарифный учёт по зонам суток. Количество тарифов 1...4. Количество тарифных интервалах в сутках - до 16 с дискретностью 1 мин. Каждый месяц года программируется на индивидуальное тарифное расписание.
  • Учёт технических потерь в линиях электропередач и силовых трансформаторах.
  • Измерение вспомогательных параметров:
    • мгновенных значений активной, реактивной и полной мощности с указанием направления вектора полной мощности;
    • действующих значений фазных тока и напряжения;
    • частоты сети;
    • коэффициента мощности;
    • Коэффициента искажения синусоидальности фазной кривой.
  • Два независимых архива средних мощностей активной и реактивной энергии с возможностью использования одного из них под профиль мощности технических потерь. Длительность срезов 1...60 мин. При выборе 30-ти минутных срезов мощности глубина хранения архивов составит 170 суток.
  • Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
  • Журнал событий (кольцевой по 10 записей на каждое событие), в котором фиксируются:
    • время включения выключения счётчика
    • время пропадания / появления фаз 1,2,3
    • время вскрытия / закрытия прибора
    • время коррекции тарифного расписания
    • время превышения установленных лимитов энергии и мощности…
    всего 22 различных события (полный перечень)
  • Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие), а также сбор статистики по провалам и перенапряжениям.
  • Функция контроля и управления нагрузкой через встроенное или внешнее реле отключения. При превышении заранее заданых лимитов активной мощности или энергии счётчик отключает потребителя самостоятельно или управляет внешними устройствами отключения нагрузки потребителя, например УЗО.




Технические особенности:

  • Оптопорт и RS-485 во всех моделях.
  • Дополнительные интерфейсы на сменных модулях:
    GSM/GPRS/RS-485, PLC-II,.
  • Счетчик с GSM\GPRS модулем включённый в цепь счетчиков объединённых RS485 интерфейсом обеспечивает дистанционный доступ к любому счетчику по каналу GSM.
  • Возможность подключения резервного питания постоянного напряжения Uрез=+5...12 В.
  • Многофункциональный гальванически развязанный импульсный выход.
  • Счётчик суммирует объёмы принятой и отданной электроэнергии и обеспечивают положительное приращение показаний в регистре "приём" при любом направлении энергии, в том числе при обратном подключения токовых цепей (суммирование по модулю).
  • Автоматическая самодиагностика с индикацией ошибок
  • Bстроенное реле на 60А
  • 2-е электронных пломбы
  • Фиксация воздействия магнитным полем
  • Подсветка ЖКИ
  • Выбор протокола для обмена данными - DLMS или оригинальный.

Документация
Счётчики отображают на ЖК-индикаторе:
  • значение потреблённой активной и реактивной электрической энергии по каждому тарифу и сумму по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
  • те же данные за временные периоды: текущий и предыдущий день, текущий и 11 предыдущих месяцев, текущий и предыдущий год;
  • фазное напряжение и ток;
  • измеренное значение активной, реактивной и полной мощности (время интеграции 1 сек ) как по каждой фазе, так и суммарную по трем фазам с указанием положения вектора полной мощности;
  • утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
  • коэффициент мощности;
  • частоту сети;
  • коэффициент несинусоидальности фазной кривой;
  • текущее время и дату;
  • температуру внутри счётчика;
  • дату и время вскрытия верхней и клеммной крышек, последнее перепрограммирование;
  • код неисправности.

Через цифровые интерфейсы для чтения и программирования доступны следующие параметры:

Параметры Про-
грамми-
рование
Считывание
• учтённой активной и реактивной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам;
- всего от сброса показаний;
- суточные срезы;
- месячные срезы;
- за текущий год;
- на начало текущего года;
- за предыдущий год;
- на начало предыдущего года;
  +

• параметров обмена по интерфейсам (запрещено для оптического порта)
- скорости обмена; +
- контроля чётности/нечётности; +
- множителя длительности системного тайм-аута; +

• пароли первого (потребителя) и второго (продавца) уровня доступа к данным +

• параметров встроенных часов счётчика:
- текущих времени и даты; + +
- признака сезонного времени (зима/лето); + +
- разрешения/запрета автоматического перехода сезонного времени; + +

• параметров тарификатора:
- режима тарификатора (однотарифный/многотарифный); + +
- номера текущего тарифа;   +
- тарифного расписания (до 4-х тарифов раздельно на каждый день недели и праздничные дни каждого месяца. До 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.); + +
- календаря праздничных дней; + +

• параметров сохранения профилей мощности:
- длительности периода интегрирования от 1 до 60 минут с шагом 1 мин; + +
- признака неполного среза (счётчик включался или выключался на периоде интегрирования);   +
- признака переполнения памяти массива средних мощностей;   +
- средних значений активной и реактивной мощностей прямого направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения;   +

• вспомогательных параметров:
- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);   +
- действующих значений фазных напряжений и токов по каждой из фаз   +
- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);   +
- углов между фазными напряжениями;   +
- частоты сети;   +
- коэффициента искажений синусоидальности фазных напряжений;   +

• индивидуальных параметров счётчика:
- сетевого адреса; + +
- серийного номера;   +
- даты выпуска;   +
- местоположения счётчика; + +
- класса точности по активной энергии;   +
- класса точности по реактивной энергии;   +
- признака суммирования фаз (с учётом знака/по модулю);   +
- варианта исполнения счётчика (однонаправленный/перетоковый);   +
- номинального напряжения;                            +
- номинального тока;        +
- признака суммирования фаз (по модулю или с учётом знака);        +
- коэффициента трансформации по напряжению (справочный параметр); + +
- коэффициента трансформации по току (справочный параметр);                 + +
- постоянной счётчика в основном режиме;    +
- температурного диапазона эксплуатации;   +
- режима импульсных выходов (основной/поверочный/актив/реактив); + +
- версии ПО;   +

• режимов индикации:
- периода индикации (1..255 секунд); + +
- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме; + +
- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме; + +
- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим; + +
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров, + +
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров; + +

• параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:
- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления; + +
- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления; + +
- значения установленного лимита мощности; + +
- значений установленного лимита энергии отдельно для каждого из четырёх тарифов; + +
- режима импульсного выхода  (телеметрия/режим управления блоком отключения нагрузки); + +
 - режим управления блоком отключения нагрузки (нагрузка включена/выключена); + +

• журнала событий (кольцевого, по 10 записей на событие):

- времени включения/выключения счётчика;
- времени до/после коррекции текущего времени;
- время включения/выключения фаз 1, 2, 3
- времени начала/окончания превышения лимита активной мощности
  прямого направления (при разрешённом контроле);
- времени коррекции тарифного расписания;
- времени коррекции расписания праздничных дней;
- времени сброса регистров накопленной энергии;
- времени инициализации массива средних мощностей;
- времени превышения лимита активной энергии прямого
   направления по каждому из тарифов (при разрешённом контроле);
- времени коррекции параметров контроля за превышением лимита
   мощности;
- времени коррекции параметров контроля за превышением лимита
   энергии;
- времени коррекции параметров учета технических потерь;
- времени вскрытия/закрытия приборов;
- времени включения/выключения фазных токов;
- даты и времени воздействия магнитным полем;
- даты и кода ререпрограммирования;
- времени и кода ошибки самодиагностики;
- времени коррекции рассписания контроля за максимумами   мощности;
- времени сброса максимумов мощности.

  +

• журнала ПКЭ (кольцевого на 100 записей):   +
• словосостояния самодиагностики счётчика.   +



Основные технические характеристики

наименование параметров Величины
Класс точности (актив./реактив.) 1,0/ 2,0
Номинальное напряжение, В
230
Установленный диапазон рабочих напряжений, В
Расширенный рабочий диапазон напряжений, В
Предельный рабочий диапазон напряжений, В
207...253 (при UНОМ=230)
184...264
0...264
Номинальный (максимальный) ток, А
  - трансформаторного включения
  - непосредственного включения

5(10)
5(60); 5(100)
Частота сети , Гц 49...51
Максимальный ток для счётчиков прямого включения в течении 10 мсек, А
  - для IМАКС=60А


1800
Стартовый ток (чувствительность), А

  - для IНОМ(МАКС)=5(60)А,     UНОМ=230B


0,020
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
  - для UНОМ=230


1,0 / 9,0
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса PLC-II не более, Вт/ВА

1,5/24
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса GSM/RS485 не более, Вт/ВА 4 / 5
Полная мощность, потребляемая цепью тока не более, В*А 0,3
Количество тарифов 1...4
Количество тарифных сезонов (месяцев) 12
Точность хода часов при t=20± 5 °C, с/сутки ± 0,5
Глубина хранения 30-мин срезов энергии, суток 170
Глубина хранения суточных срезов энергии, суток 120
Глубина хранения месячных срезов энергии, месяцев 36
Количество гальванически развязанных импульсных выходов:
   - телеметрических
   - управления нагрузкой


1 программируемый
через телеметрический

Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:

  - для IНОМ(МАКС)=5(60)А,  UНОМ=230B    (ART-01)




500/32000
Сохранность данных при перерывах питания, лет
   - постоянной информации
   - оперативной информации

40
10
Защита информации три уровня доступа и аппаратная защита памяти метрологических коэффициентов
Цифровые интерфейсы встроенные оптопорт, RS-485
Скорость обмена, бит/с: 300 - 115200
Самодиагностика счётчика есть
Степень защиты корпуса IP51
Диапазон температур, °С от - 45 до +75
Межповерочный интервал, лет 16
Масса,кг не более 1,6
Габариты (длина, ширина, высота), мм 300*174*78
Средняя наработка на отказ, ч 220000
Срок службы не менее, лет 30
Гарантия производителя, лет 3



В обозначении счётчиков:

Меркурий 203.2T D,L,G,B,O

МЕРКУРИЙ – торговая марка счётчика
203 - серия счётчика
.2T - многотарифный с встроенным тарификатором

D - наличие протокола DLMS/COSEM
L - модем PLC-II
G - модем GSM/GPRS
B - подсветка ЖКИ
О - внутреннее реле отключения\подключения нагрузки

Отсутствие символа в наименовании счётчика означает отсутствие соответствующей функции.


  Варианты стандартных исполнений:

Условное обозначение счетчика

Номин. напряжение,
В
Номин.
( макс.)
ток, А
Класс
точности при измерении активной/
реактивной энергии
интерфейс
связи
Меркурий 203.2T DLBO 230 5(60) 1,0/2,0 оптопорт, RS-485, PLC-II
Меркурий 203.2T DGBO 230 5(60) 1,0/2,0 оптопорт, RS-485, GSM/GPRS/RS-485*

* - RS485 на GSM/GPRS модуле предназначен для подключения дополнительных счётчиков
Габаритный чертёж
