СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
однофазные, многотарифные


Меркурий 201.8 TLO


Счетчик предназначен для учета активной и реактивной электроэнергии в однофазных сетях переменного тока и может эксплуатироваться как автономно, так и в составе систем автоматизированного сбора данных.


Функциональные возможности:

  • Учёт активной и реактивной энергии в многотарифном (до 4-м тарифов) или однотарифном режимах.

  • Хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей учётной информации:
    • активной и реактивной энергии нарастающим итогом по каждому тарифу и по сумме;
    • активной и реактивной энергии на начало каждого из 12-и предыдущих месяцев по каждому из тарифов и по сумме;

  • Хранение архивной информации считываемой через цифровые интерфейсы:
    • суточных срезов активной энергии в течении 6 месяцев;
    • месячных срезов активной энергии в течении 4 лет;

  • Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:
    • мгновенных значений активной и реактивной мощности и зафиксированный максимум;
    • действующиих значения фазного тока и напряжения и их максимумы;
    • коэффициента мощности;
    • частоты сети

  • Контроль нагрузки посредством установки лимитов активной мощности и энергии и индикации на ЖКИ или отключения нагрузки при превышении лимитов или по команде диспетчера.
    Отключение осуществляется через встроенное реле.

  • Формирование профиля мощности нагрузки в виде массива мощностей активной энергии усреднённых на 30 минутных интервалах . Глубина хранения архива составляет 6 месяцев.

  • Наличие журнала событий кольцевого по 64 записи на каждое событие в котором фиксируются:
    • время включения выключения счётчика;
    • время вскрытия / закрытия терминальной крышки;
    • дата и код параметризации.

  • Наличие журнала показателей качества электроэнергии (ПКЭ) кольцевого по 256 записи на каждое событие в котором фиксируются:
    • время выхода\возврата напряжения за НДЗ и ПДЗ;
    • время выхода\возврата частоты за НДЗ и ПДЗ.



Отличительными особенностями данного счётчика являются:

- управление выводом параметров на ЖКИ через фотодиод оптопорта

- наличие встроенного реле отключения нагрузки.
Технические особенности
  • датчик тока - шунт (не чувствителен к воздействию магнитным полем и учитывает постоянную составляющую) в цепи фазы;
  • интерфейсы - оптопорт и модем PLC-II;
  • оптический испытательный выход;
  • встроенное реле отключения нагрузки на ток 80А;
  • электроная пломба;
  • крепление на рейку.
Документация и ПО

Счётчики отображают на ЖК-индикаторе*:
  • номер текущего тарифа(TARIFF 1...4) и сумму;
  • значение потреблённой энергии каждого вида с начала эксплуатации по каждому тарифу и сумму по всем тарифам;
  • текущее значение активной и реактивной мощности в нагрузке и их максимумы;
  • текущие значения тока и напряжения и их максимумы;
  • лимит мощности и энергии;
  • превышение лимита мощности;
  • значение потреблённой энергии с начала эксплуатации на первое число текущего месяца и каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;
  • время переключения тарифных зон на текущий день;
  • время и дату;
  • время наработки с момента ввода счётчика в эксплуатацию;
  • время наработки батареи;
  • индикатор отключённого реле;
  • индикатор обратного тока.
* - в зависимости от начальных заводских уставок вывод некоторых параметров по умолчанию может не осуществляться.

Основные технические характеристики

наименование параметров Величины
Класс точности при измерении
активной энергии
реактивной энергии

1,0
2,0
Номинальное напряжение, В 230
Установленный диапазон рабочих напряжений, В
Расширенный рабочий диапазон напряжений, В
Предельный рабочий диапазон напряжений, В
207...253
184...264
0...264
Номинальный (макс) ток, А 5(80)
Активная (полная) мощность потребляемая цепью напряжения, не более Вт(ВА) 2(10)
Полная мощность потребляемая цепью тока, не более ВА 0,1
Допустимые перегрузки по току в течении 10 мсек, А
  - для IМакс=80 А


2400
Стартовый ток (чувствительность), А
0,020
Параметры тарификатора:
количество тарифов
количество тарифных зон в пределах суток
количество типов дней
количество сезонов

1...4
16
8
12
Скорость обмена, бит/секунду:
- через оптический порт;

9600
Передаточное число оптического испытательного выхода:
- в режиме телеметрии, имп/кВт, [имп/(квар*ч)]
- в режиме поверки, имп/кВт [имп/(квар*ч)]

5000
10000
Сохранность данных при перерывах питания, лет
   - постоянной информации
   - оперативной информации

40
10
Защита информации

1. Адресный доступ и аппаратная защита памяти метрологических коэффициентов.
2. Электронная пломба на вскрытие.
3. Журнал сеансов связи через цифровые интерфейсы.

Диапазон температур, °С

от - 45 до +70

При эксплуатации счётчиков при температуре ниже -20 допускается частичная потеря работоспособности ЖКИ.

Разрядность ЖКИ, кВт*ч ХХХХХХ,хх
Наработка на отказ, часов 220000
безотказная работа, часов 7000
срок службы, лет 30
Межповерочный интервал,лет 16
Масса,кг не более 0,6
Габариты (длина, ширина, высота), мм 128*89,5*64,7
Гарантия производителя, лет 3

В обозначении счётчика:

МЕРКУРИЙ 201.8 TLO

МЕРКУРИЙ – торговая марка счётчика
201.8 - серия счётчика

T- многотарифный
L - модем PLC-II
O - встроенное реле

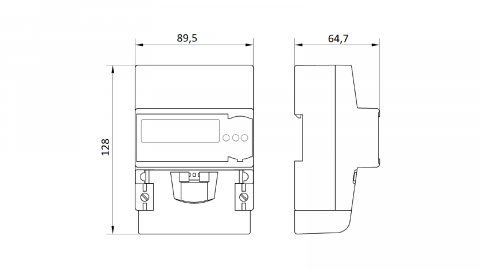

Габаритный чертёж:
